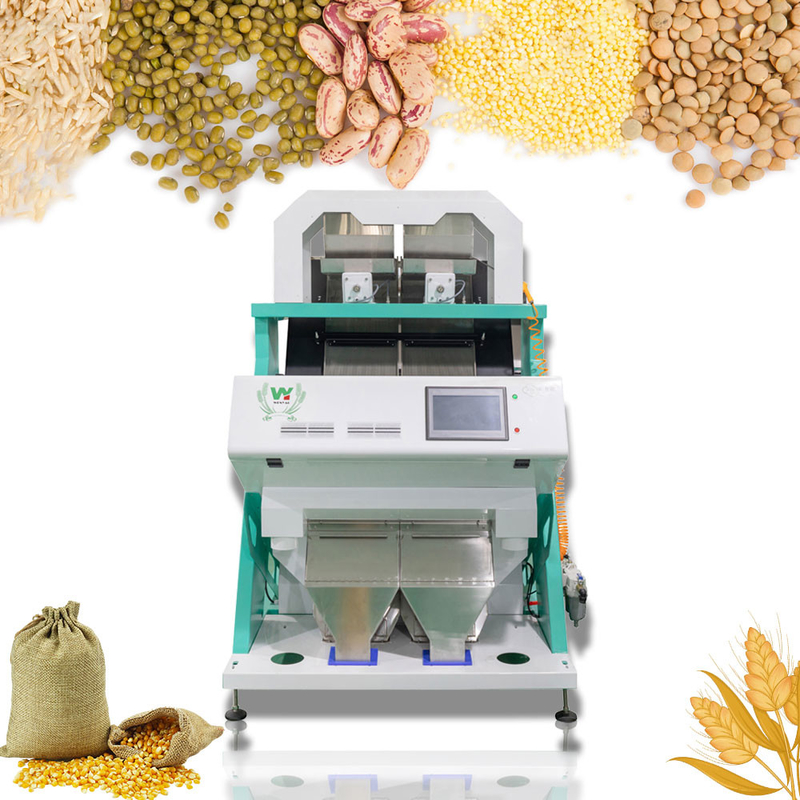

Trieur multifonctionnel de couleur de haricots Intelligent 2 chutes pour trier le grain de café d'arachides de riz

Trieuse multifonction intelligente 2 goulottes pour trier les grains de café de cacahuètes de grains de riz

Paramètres techniques:

Principe:

Les matières premières sont introduites dans la machine à partir de sa trémie de matériau sur le dessus, vibrées par un alimentateur vibrant et glissant le long de la goulotte de matériau dans la zone d'observation dans la chambre de tri à travers des capteurs et une plaque de fond.Sous l'effet de la source des lampes, le capteur CCD reçoit la lumière composée des matériaux en cours de tri.En fonction de l'intensité lumineuse et des changements de couleur, faites en sorte que le système produise un signal de sortie et entraîne l'électrovanne (éjecteur) pour qu'il fonctionne, éjectant le grain décoloré dans la chambre de rejet et les bons matériaux continuent de tomber dans la chambre d'acceptation finie

Fonction de trieur de couleurs :

Lorsque le trieur de couleur fonctionne, la trémie d'alimentation dans les matériaux sous l'action du vibrateur est une distribution uniforme dans chaque goulotte.Le signal CCD pendant la chute des matériaux est en cours de test.S'il s'avère qu'il y a des matériaux non qualifiés ou des impuretés dans les matériaux, l'éjecteur soufflera les marchandises défectueuses dans la trémie.

Système d'alimentation

Il se compose d'une trémie d'alimentation, d'un alimentateur vibrant et d'une goulotte.La matière première entre dans le chargeur vibrant à partir de la trémie d'alimentation, puis est automatiquement disposée en une série de lignes de courant continu par vibration et un mécanisme de guidage, et tombe dans une zone de détection à une vitesse constante après avoir été accélérée par la goulotte.pour s'assurer que le matériel est clairement présent dans l'armoire de tri.Le système d'alimentation contrôle également la capacité de la machine de tri des couleurs en plus de la fonction de fourniture de matière première.T grâce au réglage de la quantité de vibration de la plaque de contrôle du débit de la trémie d'alimentation et de la trémie de vibration, le contrôle de la sortie de la couleur trieur par unité de temps peut être réalisé.

Système optoélectronique

Le système optoélectronique est la partie centrale de la machine de tri des couleurs, qui est principalement composée d'une source de lumière LED, d'une plaque de fond, d'une lentille CCD et de dispositifs auxiliaires associés.La source lumineuse fournit un éclairage uniforme et stable du matériau testé et de la plaque de fond.La lentille CCD convertit la lumière réfléchie du matériau à mesurer en un signal électrique dans la zone de détection.La plaque de fond fournit un signal de référence pour le système de commande électronique.

Système de tri

Le système de tri se compose d'accessoires tels que l'armoire de tri, les buses, l'alimentation en air.La buse a été expérimentalement prouvée que l'espacement des buses et le nombre de buses sont l'un des facteurs clés affectant la précision du trieur de couleurs.

Système de nettoyage

Le système de nettoyage se compose de cylindres, de brosses de nettoyage de vitres et d'autres composants.Parce que certains articles sont livrés avec de la poussière et d'autres impuretés qui peuvent adhérer au verre pendant le processus de tri des couleurs.Une fois que la poussière et les impuretés sont fixées au verre de la fenêtre, le système optoélectronique peut provoquer des problèmes de chaîne à chaîne tels qu'une fausse détection, ce qui affectera la précision du tri des couleurs et le taux de report.

Système opérateur

L'écran tactile grand angle à grand écran est utilisé pour prérégler plusieurs modes de tri des couleurs pour les clients.Et établissez une interface homme-machine conviviale, selon les conditions spécifiques des matériaux, pratique et rapide à réaliser.

Exemples de tri des couleurs :

1, système d'acquisition d'images avancé
La trieuse de couleurs Wenyao utilise la caméra monochromatique haute résolution ou la caméra RVB (plus de 5000 pixels) avec un objectif industriel de haute qualité pour obtenir une acquisition d'image claire et précise. La caméra peut capturer instantanément les micro-défauts du matériau.

2, algorithme de traitement d'image intelligent
Les algorithmes de tri des couleurs de niveau de gris, de différence de couleur et de HSV sont parfaitement combinés avec des algorithmes de tri de forme de taille, de degré circulaire, de texture, etc., et ont résolu avec succès une série de problèmes de tri des couleurs à haute difficulté, et améliorent considérablement la précision du tri.

3, technologie unique de traitement des goulottes
La technologie spéciale d'anodisation et de durcissement peut grandement améliorer la douceur du canal et la résistance à la vaisselle pour garantir une production élevée.

4, électrovanne de haute qualité (éjecteur)
Les trieurs de couleurs Wenyao sont équipés d'une électrovanne de haute qualité. La vanne a une durée de vie plus longue, une fréquence élevée et une faible consommation d'air. La fréquence de travail est de 1000 fois par seconde, ce qui garantit une éjection précise et parfaite. Pour les différentes tailles et caractéristiques des particules de matériau , les trieuses optiques wenyao utilisent l'électrovanne de différentes tailles.

5, haute efficacité et source de lumière fiable
Technologie d'éclairage LED avancée avec des avantages de très haute intensité, longue durée de vie et performances parfaites.

6, opération simple, facile à apprendre et à utiliser
Conception de système optique simple, système de correction automatique précis, combiné à une interface homme-machine bien conçue pour simplifier la complexité de la mise en service et de l'utilisation de la machine, garantissant un fonctionnement simple et une machine facile à apprendre et à utiliser.
