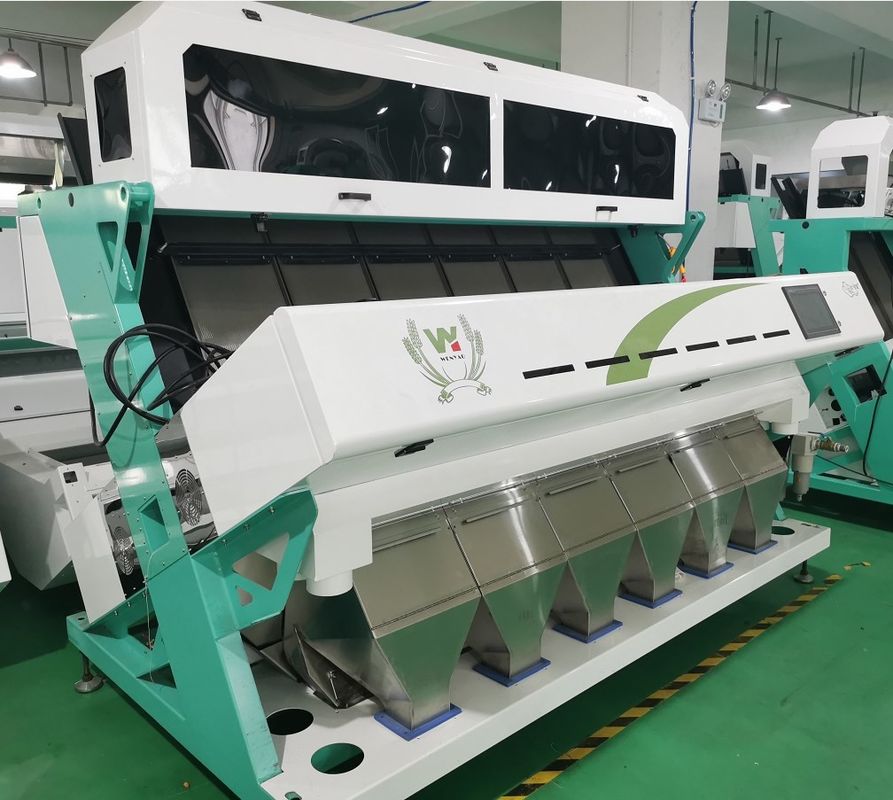

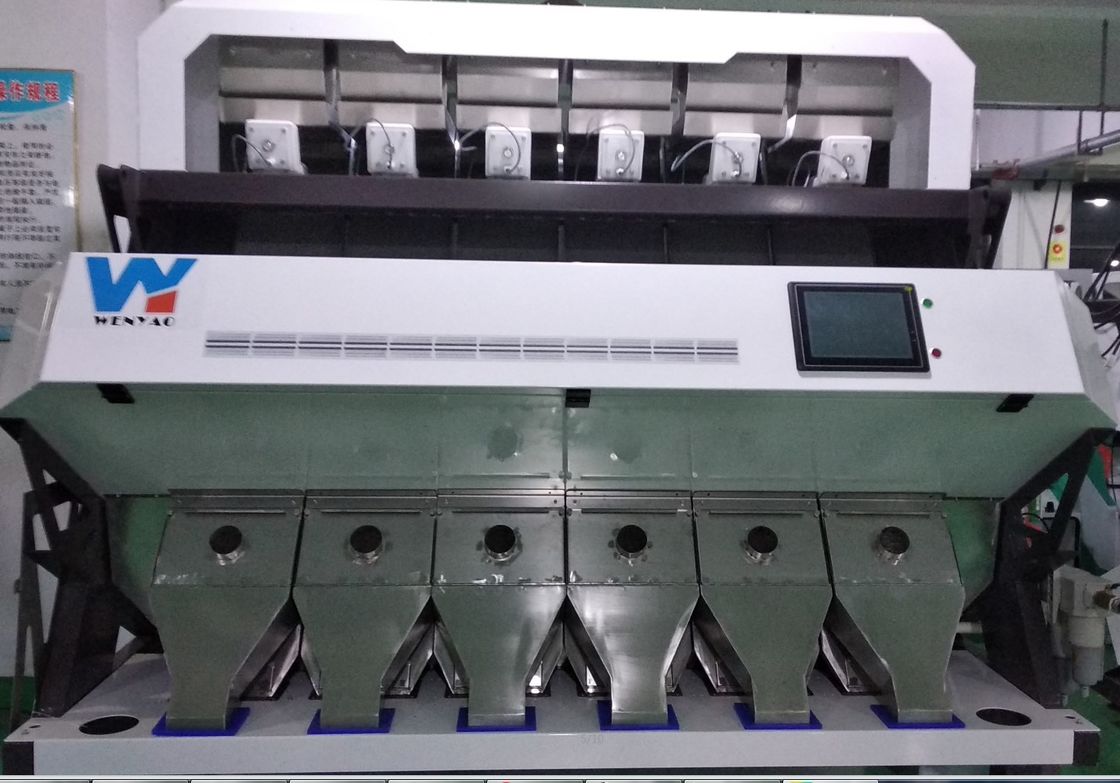

Machine d'arachide d'éjecteur en métal, trieuse de couleur d'arachide de caméra CCD

Machine de trieuse de couleur d'arachide avec la trieuse d'arachide de caméra couleur de CCD

Principes de fonctionnement

Les composantes principales de la trieuse de couleur sont trémie d'alimentation, conducteur vibrant, descendeur, source lumineuse, plat de fond, lentille de CCD, trémie de débouché, bec, compresseur d'air, réservoir d'air, et filtre.

Système de alimentation

Il se compose de la trémie d'alimentation, du conducteur vibrant, et du descendeur. La matière première entre dans le conducteur vibrant de la trémie d'alimentation, puis automatiquement pour être arrangée dans une série de ligne courante continue par vibration et un mécanisme de guidage, et de chute à une zone de détection à une vitesse constante après avoir été accéléré par le descendeur. pour s'assurer que le matériel est clairement présent dans l'armoire de tri. Le système de alimentation commande également la capacité de la trieuse de couleur en plus de la fonction de fournir la matière première. T par l'ajustement de la quantité de vibration du plat de contrôle de flux de trémie d'alimentation et de la trémie de vibration, le contrôle de la sortie de la trieuse de couleur par temps d'unité peut être réalisé.

Système optoélectronique

Le système optoélectronique est la pièce de noyau de la trieuse de couleur, qui se compose principalement de source lumineuse de LED, de plat de fond, de lentille de CCD, et d'appareils auxiliaires relatifs. La source lumineuse fournit l'illumination uniforme stable du matériel étant examiné et du plat de fond. La lentille de CCD convertit la lumière réfléchie du matériel à mesurer dans un signal électrique dans le secteur de détection. Le plat de fond fournit un signal de référence pour le système de contrôle électronique.

Tri du système

Le système de tri se compose des accessoires tels qu'assortir l'armoire, becs, alimentation en air. Le bec a été expérimentalement montré que l'espacement de bec et le nombre de becs sont l'un des facteurs clé affectant l'exactitude de la trieuse de couleur.

Système de nettoyage

Le système de nettoyage se compose des cylindres, des brosses de nettoyage en verre, et d'autres composants. Puisque quelques articles viennent avec la poussière et d'autres impuretés qui peuvent adhérer au verre pendant la couleur assortissant le processus. Une fois que la poussière et les impuretés sont fixées dans le verre de fenêtre, le système optoélectronique peut poser des problèmes de chaîne-chaîne tels que la détection fausse, qui affectera la couleur assortissant le rapport d'exactitude et de transfert.

Système d'exploitation

L'écran tactile grand-angulaire de grand-écran est utilisé pour prérégler la couleur multiple assortissant des modes pour des clients. Et établissez une interface homme-machine amicale, selon les conditions spécifiques des matériaux commodes et rapides pour réaliser l'ajustement.

Principe de travail de trieuse de couleur :

L'appareil photo numérique de CCD de trieuse de couleur de CCD de principe de fonctionnement au matériel est acquisition adoptée de signal. Analysez les signaux rassemblés, manipulant, comparaison, pour éliminer au delà de la valeur du matériel.
Processus de sélection de couleur comme montré :

La trieuse de couleur au travail, trémie d'alimentation dans le matériel sous l'action du vibrateur est distribution uniforme dans chaque descendeur, le signal de CCD du lieu du matériel dans l'essai, si on le constate qu'il y a matériel ou impuretés sans réserve dans le matériel, l'éjecteur de démarrage pour souffler les marchandises défectueuses dans la trémie. (En haut seulement pour le processus fonctionnant du diagramme, le matériel réel régnera.)

Exemples du tri de couleur :

Du site de client :
